这软件到底是什么
KonaBess 是一款专门调校骁龙 GPU 的 Android 应用——Root 之后，它能让你直接修改芯片的频率表和电压曲线，要么降压降发热、要么超频拼性能。网上关于它的教程铺天盖地，但几乎清一色只教两件事：「怎么降压」和「怎么超频」。
我花了大半个月把它翻了个底朝天，发现大多数人对这软件的理解连冰山一角都不到。它藏了一整套完整的调校方法论，每一个都是社区老手才知道的暗门——今天把这些压箱底的东西掏出来，让你在别人还在瞎改数值的时候，就已经能系统地把芯片调校到稳定极限。
暗道一：渐进式微调，每次只改一个维度
我见过太多人调校的姿势：一口气把所有高压档同时压 50mV，然后发现花屏了——但到底是哪档压坏的？说不清。

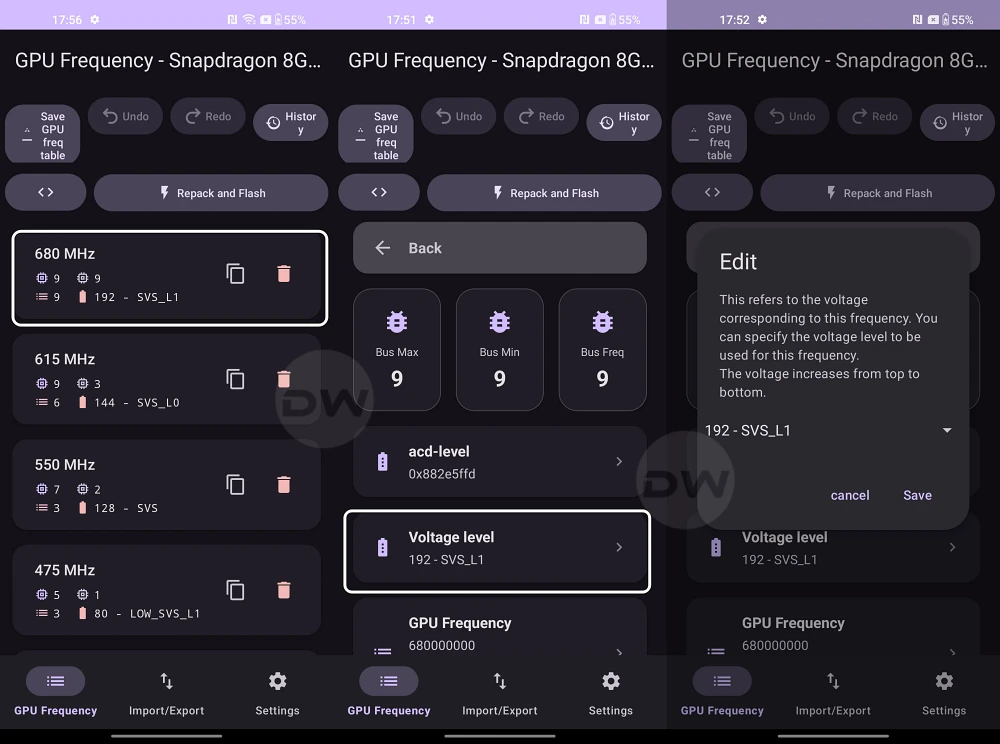

KonaBess 的文档里藏了一套「渐进式迭代周期」，核心逻辑四个字：一次只改一个维度。具体来说，它把调校拆成了五个独立维度，建议严格按顺序来：
- 高压档降压（先做，风险最低收益最直接）
- 中压档降压
- 低压档降压（最后做，收益小但风险极低）
- 峰值档超频
- 超频档加压（超频之后必须补）
每一步都只动一个维度，每次幅度控制在 20~30mV 之间。改完测试，稳定了存档，再动下一个。出问题了直接回退到上一个稳定配置，精准定位是哪一步搞砸的。
这个方法论听起来简单，但真正执行的人很少。大多数人嫌麻烦，喜欢一口气全改——结果就是出了问题不知道从哪修起，要么从头再来要么放弃。我自己调校骁龙 888 的时候，按这个路线走下来，从原厂值到最终方案一共迭代了七轮，每轮都清晰地知道自己在改什么、为什么改。
适合谁？打算长期调校、追求稳定极限的折腾党。如果你只是想快速降个压用着舒服，那确实没必要这么严谨。
暗道二：三级测试矩阵，轻负载通过不算过
调完了数值，打开手机刷了半小时微博没花屏——稳了？别高兴太早。KonaBess 藏了一套三级测试标准，只有第三级通过才算真稳定。
- Level A 轻负载（30 分钟）：刷微博、看视频、聊微信，无花屏无闪退即可
- Level B 中负载（30 分钟）：跑你常玩的游戏，或者 3DMark Wild Life 单次
- Level C 重负载（Stress Test）：Wild Life Stress Test 连跑 20 轮循环
大多数人只会跑到 Level A 就停了——日常使用没问题，觉得稳了。但游戏连续玩半小时发热积累起来，那些在低负载下不暴露的电压缺口就会蹦出来，直接给你一个游戏中闪退的惊喜。Level C 才是真正的考验，20 轮循环能完整跑完不崩溃，说明你的调校方案在热积累场景下也扛得住。
我第一次调校 888 的时候，Level A 和 B 都过了，Level C 跑到第 14 轮崩了——回头看是有两档高压压降得太狠，低温下没问题，芯片热起来之后电压就不够了。把那两档回调 20mV 之后，20 轮稳稳跑完。
暗道三：完整备份不止导出配置

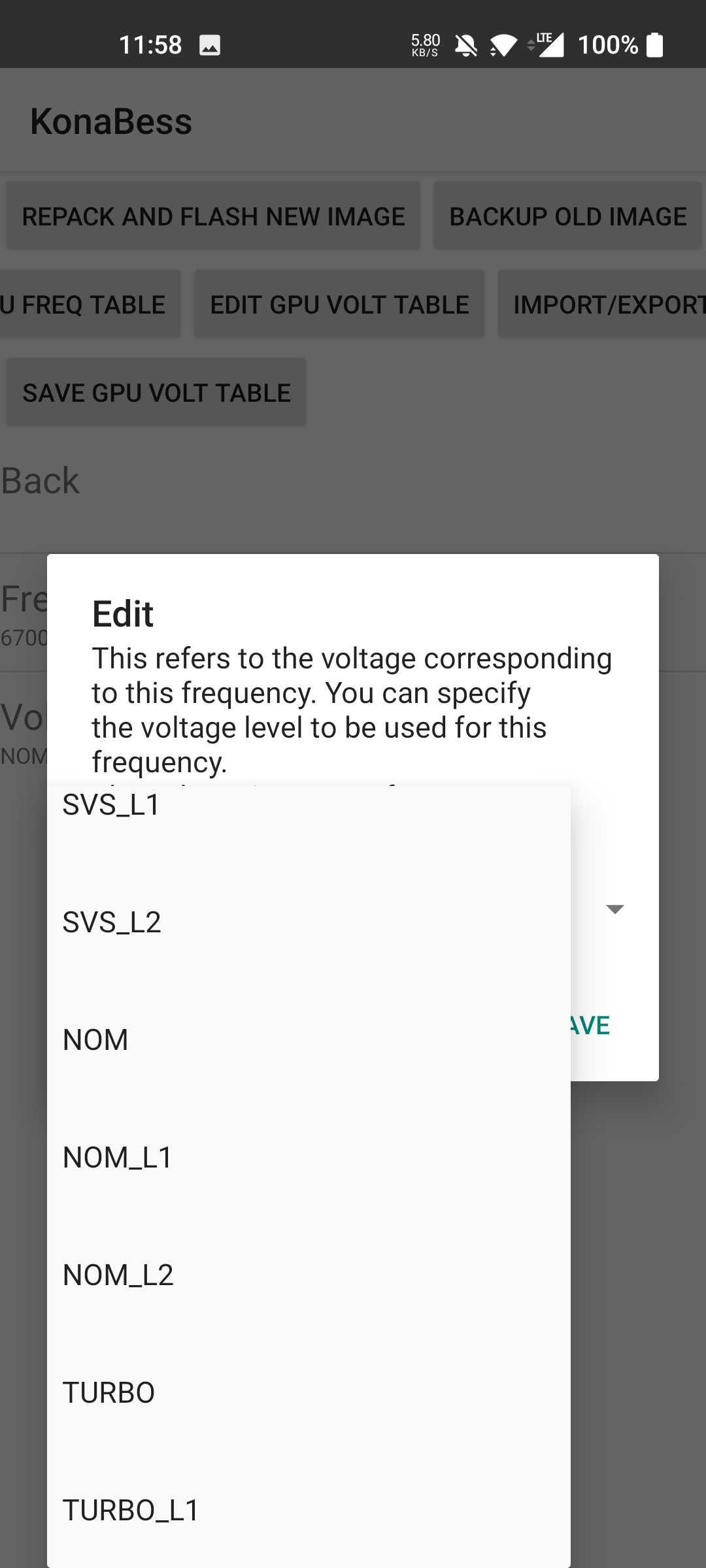

KonaBess 主界面有个「导出配置」按钮，点一下就能把当前的 GPU 频率表和电压曲线存下来。很多人觉得这就够了——错。
这个导出只备份 GPU 参数，不备份整个 boot 镜像。如果你的调校改坏了 dtb 结构或者搞砸了 boot 分区，光有 GPU 配置是救不回来的——你得线刷官方包，数据可能直接没了。
真正完整的备份有三步：
第一步，Root 后在终端里确认 boot 分区路径：ls /dev/block/by-name/ | grep boot。A/B 分区机型（大多数新机型）会显示 boot_a 和 boot_b，两个都要拉。
第二步，用 dd 把 boot 镜像整个拉到手机存储：dd if=/dev/block/by-name/boot_a of=/sdcard/backup/boot_a_stock.img，boot_b 和 vendor_boot（新机型才有）同理。
第三步，电脑上 adb pull 下来，存到至少两个地方——本地硬盘一份、网盘一份。
另外，如果你用 Magisk，记得打开「保留原始 boot 镜像」选项，但这份备份只在手机存储里，还是要手动拉到电脑上才保险。
暗道四：芯片识别必须手动验证
KonaBess 是按芯片型号读取对应的 dtb 修改模板的——如果识别错了芯片，轻则频率表范围不对，重则 GPU 直接不工作花屏黑屏。
但大多数人打开应用看一眼，觉得它显示的芯片名字「好像对」，就直接上手改了。我见过一个例子：有人用骁龙 8 Gen 2 的手机，KonaBess 识别成了 888，他没注意就直接刷了修改后的镜像，结果开机就花屏，幸好之前备份了 boot 镜像救了回来。
验证方法很简单：打开设置→关于手机→规格参数（或者用 DevCheck / CPU-Z 这类 App），找到处理器的硬件代号——比如骁龙 8 Gen 2 的代号是 SM8450，对照 KonaBess 显示的是不是一致。部分厂商会在系统信息里用自己的命名方式（比如小米叫「骁龙 8 至尊版」），但硬件代号是统一的，查代号就不会错。
如果完全识别不出来，显示 Snapdragon Generic 或者 Unknown，大概率是 dtb 的读取路径没找对——某些新机型的 vendor_boot 路径比较特殊，这种情况先别调校，去终端手动确认一下：cat /proc/cpuinfo | grep Hardware，把结果反馈给社区。
暗道五：跨代兼容别想当然
骁龙 690 和 695 只差一个数字，但它们属于不同的硬件代号（SM7125 vs SM7325），dtb 结构也不一样——配置不能互相套用。
我见过有人 695 的手机去找别人 690 的调校文件直接导入，结果 GPU 频率表乱套，花屏了半小时才救回来。KonaBess 的芯片支持是精确到具体型号的，不是「骁龙 7 系通吃」或者「骁龙 8 系通吃」。
这意味着什么？意味着你在网上找调校参考的时候，必须确认对方的手机精确到同一芯片代号。别人骁龙 888 SM8350 的降压方案，你用在 888+ SM8470 上可能就不稳——哪怕都是 888 系列，不同量产批次的芯片体质也有差异。
有个坑别踩：存档体系不能省
我自己调校 888 的时候，中间有一步改完没存档就继续往下调了——结果下一轮测试崩了，回退只能回到一个星期前的老存档，中间三天的迭代全部作废。
每到一个新的稳定点就导出一份配置存档，命名带上芯片型号、日期和当前状态——比如 konabess_888_20261014_high30.json 表示高压档压了 30mV 稳定。至少保留三个历史版本，万一最新的存档也出问题了，可以再回退到更早的。
改完不存档就继续往下试，是新手最容易犯的错误——一次调对当然爽，但谁能保证每次都对？
收尾：把它用透
KonaBess 远不止一个「降压工具」——它是一套完整的 GPU 调校平台，藏着一整套从方法论到工具链的东西。大多数人只用了它最简单的那层功能，就觉得这软件不过如此。
把这些暗道摸透，你调校出来的方案会和网上那些「一键降压 50mV」的模板完全不一样——是真正针对你这颗芯片的稳定极限。折腾党的乐趣不就在这吗？别人给个数值你抄一下，和你自己七轮迭代找到属于你手机的极限，这完全是两种体验。
